水帘喷漆室(LSQ)

一、概述:
  水帘喷漆室(LSQ)是一种技术先进的漆雾净化的处理设备,能提供较好的喷漆操作环境,提升工件表面喷涂质量,提高工作效率;无论是配套在自动输送的喷漆生产线上喷漆和漆雾处理,或单独使用,对改善车间操作环境,净化漆雾都有良好效果。

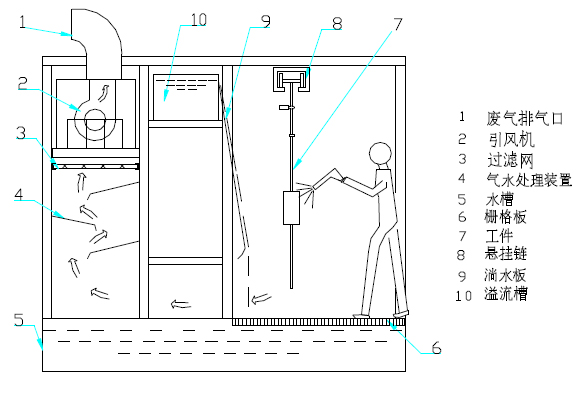

二、喷漆室工作原理:

  喷漆时,室体内部喷漆的漆雾和过喷的漆雾在引风机的强制作用下,在操作口形成一定的负压风速(风速在0.4~0.5m/s 之间),自上而下,将工件置于具有一定风速的均流层中,使飞溅的废漆雾压入水槽中,既改善了工作环境,又保证了涂层质量。漆雾的处理是通过置于室体侧部水幕帘,再经气水分离后,在活性炭的吸附作用下,洁净的空气经排风系统送入大气。而含漆雾的水流入循环水池,通过凝聚净化(水中定期添加专用漆雾凝聚剂)后由循环泵送入喷漆室循环使用,漂浮的漆渣定期捞出后进行深埋或焚烧处理。

水帘喷漆室(LSQ)

三、设备组成:
  设备的主要结构和部件:喷漆时具有通风、照明、单工位喷漆、漆雾处理、废气治理和劳保等功能。设备主要由室体、人工门,检修门,照明、水槽,漆雾过滤网,送风机,顶棚过滤棉,水泵及调节阀,循环管路,水帘板水膜,喷管喷嘴及漆雾处理系统、排风机、废气净化、排风筒,电控系统等部分组成。

  设备材质:碳钢+防腐油漆;或镀锌钢板,不锈钢;镀锌管,不锈钢网等。

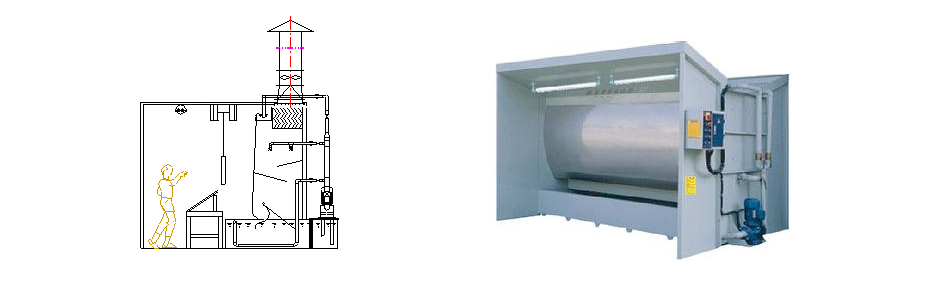

水帘喷漆室(LSQ)

四、主要性能参数,可需根据喷涂产品要求定制
      1、室体主要外形尺寸:L*H*W= 长度(1.2~5.0m)*W宽度(2.5~4.0m)*高度(2.2~3.5m);
      2、光照度:500~800 Lux;
      3、操作面风速:V=0.35~0.55m/s;
      4、送风或进风过滤净化,常温;
      5、排风量:8000m3/h~40000m3/h;
      6、漆雾净化效率:~95%。

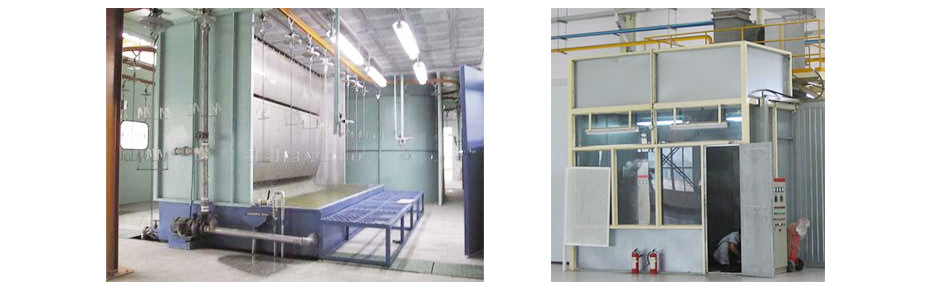

水帘喷漆室(LSQ)

五、主要规格参数

外形规格
(L*W*H)(mm)

光照度(Lux)

截面风速(m/S)

排风量(m3/h)

循环水量(m3/H)

设备噪声dB(A)

漆雾净化效率(%)

安装功率(kw)

1800*1500*2000

600

0.45

8000

12

<80

95%

5.5

2000*1800*2200

600

0.45

10000

15

<80

95%

7.5

2500*2200*2400

600

0.45

15000

23

<83

95%

11

3000*2600*2600

600

0.45

18000

30

<83

95%

15

3600*2800*2800

600

0.45

21000

33

<85

95%

18.5
