三元体热风炉(供热装置)(LRF)

一、概述:
  在汽车产品喷涂,工程机械表面喷漆,家用电器,各种电子产品等喷涂生产线上烘干室、烘干房、烘道上所配套的循环热风加热装置,采用热源(天然气,液化气,柴油,或蒸汽、导热油、电等)加热;将(间接式)加热换热器、高温过滤器、循环风机,三个功能单元集合于保温箱体上,而形成的一座整体式循环空气加热装置(设备),工业设计中简称为“三元体”热风加热炉(LRF),简称“三元体”热风炉或“三元体”供热装置。
  如果将烘干过程中挥发溢流的有机废气引入到带有废气焚烧结构功能的高温炉膛内净化处理,此类热风炉又称为“四元体”热风炉或供热装置。
  “三元体”热风加热炉,具有模块化结构,更有节能、高效、安全、循环热风品质高等优点;同时外形美观,对设计选用、运输、安装施工,操作维护等更加方便、快捷、便利,近年来在众多的喷涂生产线及烘干设备上被广泛使用,效果显著,深受工程技术人员及广大用户的欢迎。
二、产品特点:
  “三元体”热风炉供热装置的结构设计专业标准化;制造模块化、质量控制规范化;配套件性能具有先进性、可靠性;温度控制自动化;整机质量稳定性良好,便于设计院选用、工程项目上配套,与国内同类产品相比具有如下的特点:
       1.装置外观方正平整,热风品质稳定,使用性能可靠;
       2.采用大换热面积结构,燃烧完全,热效率高,节省能源;
       3.内部热能转换器采用不锈钢无缝钢管结构,单位体积内换热面积大,传热快效率高;
       4.燃烧室和热能转换器均自由膨胀,换热面布置合理,温升速度快,热负荷均匀;
       5.燃烧器故障自锁、开机前吹扫;结构设计上安装有泄压口,安全性能可靠;
       6.保温箱体外壁板的温度:≤环境温度+15℃;
       7.设备整体性能好,噪音低≤85dB(A);
       8.整机使用寿命达十年以上;
       9.“四元体”热风炉净化有机气体排放达到大气污染综合排放标准(GB16297-1996)。
三、“三元体”热风炉基本配置:
       1.保温箱体壁板:150mm岩棉保温壁板(外侧镀锌瓦楞板、内侧镀锌板);设有循环风进出口、检修门,泄压孔,排烟口,新风过滤调节阀;压差计,热电偶探头等;
       2.燃烧机:百得、利雅路,威索、麦克森,天时等众多品牌供选配;
       3.热能转换器:燃烧筒材质SUS321;换热器材质SUS304;
       4.高温过滤器:镀锌板框架,耐温250℃过滤层,过滤精度高;
       5.循环风机:插入式耐高温,防爆型; 噪声低,经久耐用;
       6.热能转换器热效率:85%-95%;
       7.热空气经循环加热后,出风温度控制在40℃~280℃,测温、控温,自动程序控制;
       8.“三元体”热风炉可设计成上置式,和落地式,侧装式;

       9.天然气燃烧热值:8500kcal/Nm3;轻柴油燃烧热值:10200kcal/kg。

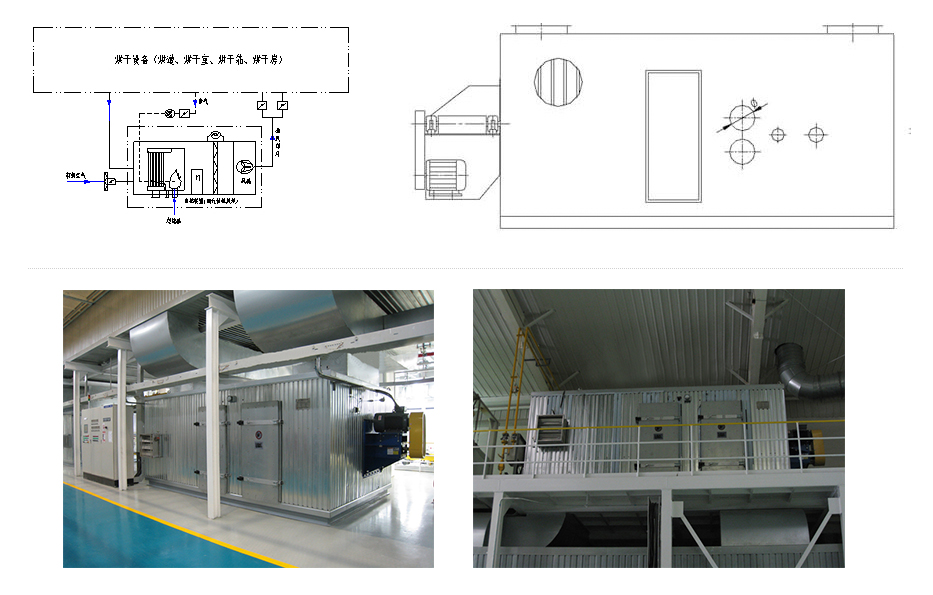

三元体热风炉(供热装置)(LRF)

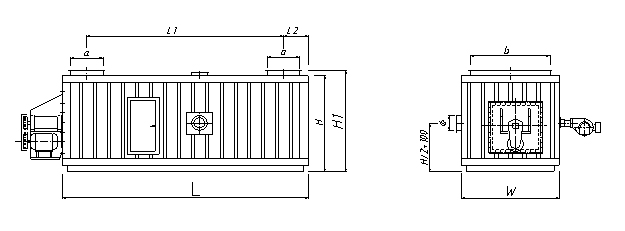

四、“三元体”热风加热炉规格型号、安装尺寸图:

三元体热风炉(供热装置)(LRF)

序号

产品型号

热量(万Kcal/h)

风量m3/h

长度(L)㎜

宽度(W)㎜

高度(H)mm

L1

L2

h1

a*b/mm

φa/mm

1

LRF-Q-15

15

13000

4000

2300

2240

400

3200

2340

500*2000

200

2

LRF-Q-20

20

18000

4000

2300

2240

400

3200

2340

500*2000

200

3

LRF-Q-25

25

23000

4000

2300

2240

400

3200

2340

500*2000

200

4

LRF-Q-30

30

27000

4600

2600

2240

455

3690

2340

610*2300

300

5

LRF-Q-35

35

32000

4600

2600

2240

455

3690

2340

610*2300

300

6

LRF-Q-40

40

38000

4600

2600

2240

455

3690

2340

610*2300

300

7

LRF-Q-45

45

42000

4600

2600

2240

455

3690

2340

610*2300

300

8

LRF-Q-50

50

47000

4600

2600

2240

455

3690

2340

610*2300

360

9

LRF-Q-55

55

51500

4600

2600

2240

500

3690

2340

700*2300

360

10

LRF-Q-60

60

57000

4900

3000

2240

500

3900

2340

700*2700

360

11

LRF-Q-70

70

59000

4900

3000

2240

500

3900

2340

700*2700

360

12

LRF-Q-80

80

65000

6600

3400

2540

500

4650

2640

7003100

400

13

LRF-Q-90

90

81000

6600

3400

2540

550

4700

2640

800*3100

400

14

LRF-Q-100

100

89000

6600

3400

2540

600

4700

2640

900*3100

450

15

LRF-Q-110

110

98000

6600

3400

2540

650

4900

2640

1000*3100

500

16

LRF-Q-120

120

108000

6600

3400

2540

700

5050

2640

1100*3100

500
